比亞迪股份有限公司購置設備為變壓器綜合測試系統，直流電阻測試儀,全自動變比組別測試儀，數字兆歐表等。其中變壓器綜合測試系統包括控制電腦，打印機，變壓器空負載測試儀，三相感應調壓器，倍頻發電機組，高壓試驗變壓器等。

一、生產要求

1、需滿足變壓器類型：

1) 變壓器類型一：

  容量：630KVA以下

  高低電壓：380-380V

2) 變壓器類型二：

  容量：2500KVA以下

  高低電壓：10000-400V

2、電壓電流要求：

阻抗電壓要求：0-450V

空負載電流要求：0-600A

3、變壓器綜合試驗臺需滿足以下試驗：

直流電阻、變比組別、絕緣電阻、空載、負載、工頻耐壓、倍頻耐壓、溫升試驗

二、試驗電源基本情況

考慮損耗及預留裕度,最好選用容量200KVA的變壓器 ,電壓等級0.4KV的變壓器作為試驗電源.

試驗要求

• 變壓器例行試驗
• 變壓器絕緣電阻試驗。
• 變壓器繞組電阻試驗。
• 變壓器電壓比測量和聯結組標定試驗。
• 變壓器空載電流百分比及空載損耗試驗。
• 變壓器短路阻抗及負載損耗試驗。
• 變壓器溫升試驗
• 變壓器工頻耐壓試驗。
• 變壓器感應耐壓試驗

三、技術性能參數說明

1、HDBTC-II變壓器綜合測試臺主控臺

1）HDBTC-II變壓器綜合試驗臺設計方案

采用分布式設計方案,即變壓器的直流電阻、電壓比、極性、組別及變壓器空載特性和負載特性試驗在臺體上相互獨立。

采用分布式方案的好處是既方便試驗人員操作,也便于安裝調試,可提高臺體的可靠性。

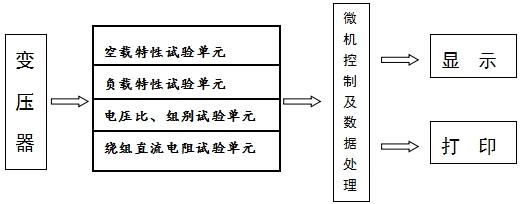

2）HDBTC-II變壓器綜合試驗臺分布式結構圖

3）產品功能

我公司生產的變壓器綜合試驗臺 HDBTC-II測試具備如下功能（測試項目）：

2、HDBCT-III變壓器空負載損耗測試儀

1. 電壓測量范圍 0—700V,電流測量范圍100mA—5A,精度0.2級；
2. 功率U*I, 精度0.3級；
3. 功率因數0.050--1.000，精度0.3級；
4. 頻率40—70Hz，精度0.1級；
5. 三相總功率P；
6. 空載電流I。%；
7. 空載損耗P。；
8. 負載損耗PK；
9. 阻抗電壓UK；
10. 三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11. 三相平均線電壓Un；
12. 三相平均電流In。

3、HDBC-III全自動變比組別測試儀

1. 變比測量范圍：1-10000；組別：1-12；
2. 精度：0.2級；
3. 工作頻率50HZ；電源：AC 220V±10％，50Ｈz；
4. 使用條件：環境溫度：0℃－+40℃；
5. 環境濕度：＜95％RH。

4、HDZR-10A直流電阻測試儀

1. 使用條件：環境溫度：0℃～40℃，相對溫度：≤95%RH；
2. 測量范圍： 1μΩ~200Ω（10A）；
3. 測量精度：0.2級，分辨率： 1μΩ（10A）；
4. 恒流源：10A、5A、1A等；
5. 工作頻率50HZ。

5、YD-25KVA/50KV/5KV/0.38KV試驗變壓器

1. 額定容量：25KVA；
2. 額定輸出電壓：50KV、 5KV；
3. 輸入電壓：400V；
4. 高壓電流：0.5A、5A。

6、倍頻發電機組

1. 容量60KW；
2. 頻率150HZ；
3. 輸出電壓三相800V。

7、中間變壓器

1. 輸入電壓三相400V；
2. 輸出電壓三相100V；
3. 輸出電流三相電流600A。

8、TSJA-200三相感應式調壓器

1. 輸入電壓三相 400V；
2. 輸出電壓三相 10V~650V。
3. 輸出容量200KVA.
4. 工作頻率50HZ。

注：因考慮溫升試驗其他類型調壓器無法滿足，只能選擇油浸感應式。

9、HD2550數字兆歐表

1. 輸出電壓：DC：500V，1000V，2500V；
2. 絕緣電阻：5MΩ～100GΩ ，±5％；
3. 溫    度： 23℃±5℃
4. 工作電源：8節AA型充電電池，外置充電適配器；
5. 高壓短路電流：≥3mA；
6. 工作溫度及濕度： -10℃～40℃，最大相對濕度85％；
7. 絕緣性能：電路與外殼間電壓為1000V DC時，最大2000MΩ。
