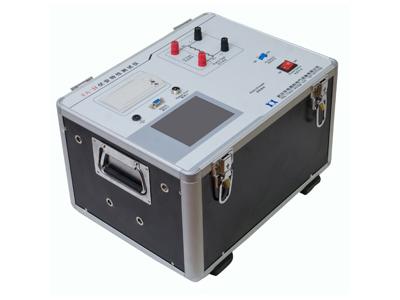

FA-H伏安特性綜合測試儀

伏安特性綜合測試儀是試驗電流互感器伏安特性、變比測試及極性判別、變壓器極性判別測試的多功能試驗儀器。
參考標準： GB1207 GB1208

1.全自動測試；全中文操作界面；
2.可測試CT伏安特性、10％誤差曲線，變比、極性；
3.可選外接升壓器；
4.微型打印機即時打印測試數據

解決方案：
互感器現場校驗裝置方案

伏安特性綜合測試儀購買咨詢歡迎致電：027-87771780 或是

伏安特性綜合測試儀是一臺全自動型測試儀器，僅需進行數字設定，設定測試最高輸出測試電壓、最大輸出電流和步長，裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。

技術參數

伏安特性綜合測試儀技術參數

	輸入電壓	輸出范圍	實際負載能力	測量精度
內置升壓器	220V	0～550V 0～20A	1A/520V 5A/350V 10A/250V 20A/150V	﹤0.5%
內置升壓器	380V	0～950V 0～20A	1A/950V 5A/850V 10A/620V 20A/460V	﹤0.5%
內置升流器	0～800V	0～600A	0～600A	變比測量精度﹤1%
內置升流器	0～500V	0～2500V/1.5A	0～2500V/1.5A	﹤1%
主機工作電源		AC 220V 50/60Hz
測量用功率電源		AC 220V or AC380V 50/60Hz
工作環境濕度		﹣10℃～﹢50℃
測量儀主機體積		425(L)×300(W)×290(H)mm³
測試儀主機重量		28kg

產品描述

伏安特性綜合測試儀簡介：

FA-H伏安特性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比比較高的多功能試驗儀器。本儀器采用低耗材料和特殊繞法的升壓器，微處理器進行數據采集、分析和存儲，內置微型打印機可打印測試數據和曲線（伏安特性），一人操作即可完成全部測試工作。本機具有重量輕，攜帶、操作方便。

伏安特性綜合測試儀特點：

1.全自動測試，只需設定最高測試電壓、最大電流，將自動從零升壓開始測試；

2.功能全面，可測試CT伏安特性、10％誤差曲線，變比、極性。伏安特性測試完畢，可自動顯示伏安特性曲線，并可選擇顯示伏安特性測試數據、10%誤差曲線或10%誤差數據。變比測試完畢，可自動顯示變比和極性。也可以單獨測試極性；

3.可選外接升壓器，選配的外接升壓器最高可升至2500V，采用外接升壓器可用于做500KV等級1A電流互感器的伏安特性試驗；

4.采用白底黑字320×240大屏幕圖形LCD，全漢化界面，在強光下顯示更清晰；

5.帶有40列微打，可打印測得的曲線和數據；
