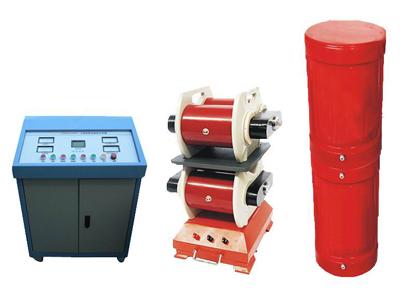

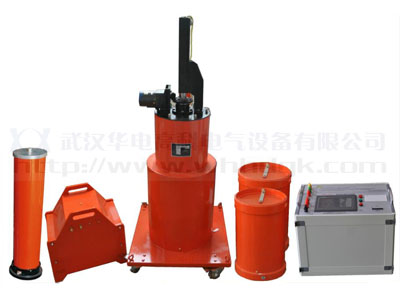

GPXZ-H系列發電機交頻耐壓諧振試驗裝置

主要針對單機容量在250MW及以下水力發電機的交流耐壓試驗

參考標準：GB50150-2006,DL/T849.6-2004等電力行業國家標準規范。

1.設備整體重量輕，很好的解決現場搬運困難問題；
2.新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；
3.保護功能強，輸出波形好，穩定性好，多種工作模式，采用多電源模式，方便現場取電；
4.先調感后調頻方式能準確找到最大Q點，避免電壓上升導致的諧振偏移；
5.配置靈活，擴展功能強，一機多用，性價比高。

解決方案：

1、發電機交流耐壓諧振試驗方案

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780 或是

GPXZ-H系列發電機交頻耐壓諧振試驗裝置是華電高科針對發電機交流耐壓專門生產的諧振試驗裝置

技術參數

技術參數
額定輸出電壓	0～60kV（AC有效值）及其以下
輸出頻率	45～300Hz
諧振電壓波形	純正弦波,波形畸變率﹤1.0%
最大試驗容量	3000kVA及其以下
工作制	滿功率輸出下,一次連續工作時間15min
品質因數	10～40
頻率調節靈敏度	0.1Hz，不穩定度﹤0.05%
工作電源	AC380V±15%/50Hz±5%

系列產品配置及適用范圍
產品型號名稱	適用發電機電容量	電抗器配置臺數	備注
GPXZ-H20/36-54	0.07～0.13uF	20kV/0.75A固定電抗器兩臺	20kV/0.75A固定電抗器重量:21kg 36kV/0.75A可調電抗器重量:55kg
		36kV/0.75A可調電抗器一臺
GPXZ-H220/36-81	0.13～0.2uF	20kV/1.5A 固定電抗器兩臺
		36kV/0.75A可調電抗器一臺
GPXZ-H2-P20/36-108	0.2～0.27uF	20kV/0.75A固定電抗器兩臺
		36kV/0.75A可調電抗器一臺
		20kV/1.5A固定電抗器兩臺
GPXZ-H220/36-135	0.27～0.33uF	20kV/1.5A固定電抗器兩臺
		20kV/0.75A固定電抗器四臺
		36kV/0.75A固定電抗器一臺

產品描述

發電機交流耐壓試驗要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了GPXZ-H系列發電機交頻耐壓諧振試驗裝置。
